ZBZ-2.5(4)/1140(660)Z矿用隔爆型煤电钻综合保护装置

一、适用范围及用途

ZBZ-2.5(4)/1140(660)Z矿用隔爆型煤电钻综合保护装置（以下简称综合装置）,适用于具有爆炸性气体（甲烷）和煤尘的煤矿井下,在交流50Hz,电压为1140V(660V)三相中性点对地绝缘的三相三线制供电网路中，对127V手持式煤电钻进行远方控制，具有短路、过载与漏电保护等功能。
综合装置按GB3836-2000《爆炸性气体环境用电气设备》等有关标准设计、制造与检验。

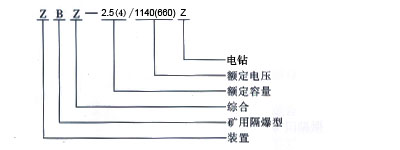

二、型号及含义

三、主要特点

●采用先导回路，可在远方控制电钻开停，不打钻时电缆不带电。
●具有短路保护和闭锁功能，采用载频检测与熔断器双重保护。
●具有漏电动作、漏电闭锁和过载保护功能。

四、主要技术参数

产品型号	干式变压器				被控电钻功率	漏电动作电阻整定值	漏电闭锁电阻整定值	漏电保护动作时间	短路保护距离及动作时间	过载电流整定值	重量
	额定容量	接线方式	额定电压（V）	额定电流（A）

ZBZ-2.5/1140(660)Z	2.5kVA	Y/△	1140/133	1.27/10.85	1.2KW	2KΩ	4KΩ	单相经1KΩ接地动作时间	保护距离0～150m分断时间	14A	110Kg
		△/△	660/133	2.19/10.85
ZBZ-4.0/1140(660)Z	4.0kVA	Y/△	1140/133	2.02/17.4	2KW	2KΩ	4KΩ	<0.25s	<0.1s	18A	131Kg
		△/△	660/133	3.5/17.4

五、结构概述

六、外形尺寸

综合装置主要由隔爆外壳、干式变压器、机芯三部分组成。隔爆外壳为圆筒型，具有凸出的底和盖，壳盖与壳身采用转盖止口结构, 开启方便。外壳上部有一接线箱作为引进和引出的电缆用.外壳右侧装有操作隔离开关的手柄和检查短路、漏电保护的试验按钮。并有可靠的机械联锁装置，保证当隔离开关闭合时，壳盖打不开；壳盖打开时，隔离开关不能闭合。壳盖上方有一透明镜，可以从外面观察状态指示灯。机芯主要由控制变压器、交流接触器、直流继电器以及电子插件等组成。主变压器与机芯的联结采用端子板，检修时机芯可独立拿出。
