ZBZ-2.5(4)/660(380)Z(A)矿用隔爆型煤电钻综合保护装置(无触点)

一、适用范围及用途

ZBZ-2.5(4)/660(380)Z(A)矿用隔爆型煤电钻综合保护装置(无触点)（以下简称综合装置）,适用于煤矿井下660V(380V)电压，用于127V手持式煤电钻的远方控制，是针对目前国内煤矿井下使用的煤电钻综合保护在实际运行中所存在的问题而开发研制的一种模块式无触点煤电钻综合保护装置。具有短路、过载、过热、漏电及短路闭锁、断相闭锁、漏电闭锁等保护功能。
综合装置按GB3836-2010《爆炸性气体环境用电气设备》等有关标准设计、制造与检验。

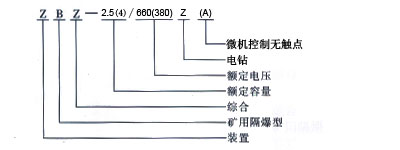

二、型号及含义

三、主要特点

●控制部分采用微机控制技术及无触点模块，集保护、控制于一体，提高了安全性和可靠性。
●先导回路的控制信号采用三相平衡检测技术，适用各种供电网络，消除了开机无动作问题。
●所有线路采用阻燃材料封装为一体，不产生火花，结构简单、免维护。
●具有零负载切换功能，有效减少煤电钻开关的烧蚀损耗，延长其使用寿命。

四、主要技术参数

产品型号	干式变压器				被控电钻功率	漏电动作电阻整定值	漏电闭锁电阻整定值	漏电保护动作时间	短路保护距离及动作时间	过载电流整定值	重量
	额定容量	接线方式	额定电压（V）	额定电流（A）

ZBZ-2.5/660(380)Z(A)	2.5kVA	Y/△	660/133	2.19/10.85	1.2KW	2KΩ	4KΩ	单相经1KΩ接地动作时间	保护距离0～150m分断时间	14A	95Kg
		△/△	380/133	3.79/10.85
ZBZ-4.0/660(380)Z(A)	4.0kVA	Y/△	660/133	3.5/17.4	2KW	2KΩ	4KΩ	<0.25s	<0.1s	18A	128Kg
		△/△	380/133	6.06/17.4

五、结构概述

六、外形尺寸

综合装置主要由隔爆外壳、干式变压器、无触点机芯三部分组成。隔爆外壳为圆筒型，具有凸出的底和盖，壳盖与壳身采用转盖止口结构。外壳上部有一接线箱作为引进和引出的电缆用.外壳右侧装有操作隔离开关的手柄和检查短路、漏电保护的试验按钮。并有可靠的机械联锁装置，保证当隔离开关闭合时，壳盖打不开；壳盖打开时，隔离开关不能闭合。壳盖上方有一透明镜，可以从外面观察状态指示灯。主变压器与机芯的联结采用端子板，检修时机芯可独立拿出。
